青岛云路成功开发出14微米纳米晶带材

阅读量:3650768 2019-10-21



责编 董  雪
校对 晓  丹

图片来源:非晶中国大数据库
十月金秋,有关非晶合金各种活动十分丰富,研讨交流等会议纷至沓来,给产业与市场更多期待。但最让非晶中国关注的是,一家来自香港知名电源研发销售企业的邮件。他们咨询了解大陆青岛云路14微米超薄纳米晶带技术与产业化进展。非晶中国大数据库信息显示:日前,青岛云路在国内首次突破厚度 14um、宽度145mm纳米晶软磁带材的批量生产技术。他们还同步开始研究10-12um的超级薄带技术,目前已经制备出相关样品,后续可实现稳定生产,该类产品将成为进口替代。去年9月,非晶中国受邀访问日本日立金属株式会社总部,冈田昌宏先生展示了日立14微米纳米晶带材样品,当时我们十分感叹:何时中国也能有这的技术呀。随着电子产品向高频、节能、小型、集成化方向发展,应用频率也在不断提高,14μm纳米晶带材,其制作的器件损耗更小、效率更高,未来可能在薄膜磁组件有更多作为。两年前,云路加大研发投入以及技术自主创新,在非晶技术基础上,成功实现了纳米晶超薄带的连铸式生产,在国内首创单次连铸生产产量3吨以上,并实现了高质量高产量高稳定性批量地生产纳米晶超薄带。目前云路生产的纳米晶超薄带技术参数与规格(图一所示)。据了解,他们还可以“私人订制”,根据客户要求定制宽度<150mm,厚度<20um的不同规格要求的纳米晶超薄带材。

图1 青岛云路纳米晶超薄带技术参数与规格
云路纳米晶超薄带材平整度好(极差<2um)。据悉,这样带材极大满足中高频电源功率器件,微波电子器件、大功率EMl共模器件等使用技术要求,能满足目前快速发展的无线充电领域对材料尺寸的要求;带材的厚度优势有望对共模电感高频化的发展带来巨大变革。

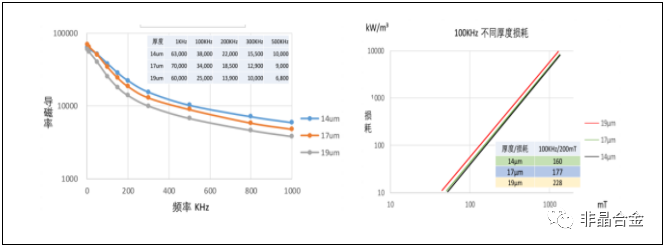

图2 青岛云路纳米晶超薄带性能曲线
