简介：

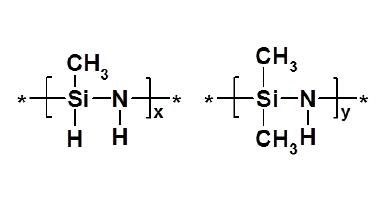

IOTA 9150是一种含硅氮结构，官能团主要为甲基的液体聚硅氮烷，专门设计用于常温固化且固化时间可调节的涂料体系。IOTA 9150由于具备Si-NH-Si键，在室温下即可固化，固化中主要涉及的反应为Si-NH-Si的水解和氧化。同时Si-NH-Si键和基材表面的-OH容易反应，由此带来和基材的良好结合力。在树脂中添加适当催化剂又可以促进Si-H和Si-NH-Si的反应，树脂固化之后形成三维交联结构，赋予材料良好的力学性能。
IOTA 9150粘度低、附着力好，可通过涂抹、浸涂、喷涂、刷涂等多种施工方式于各种类型的底材上，不限于金属、合金、玻璃、漆膜和塑料（如PP、PC、PVC、PMMA）等。

产品特性：
粘度低
固化时间可调节
固化方式多样
固化后不可燃
抗氧化、抗腐蚀
易于清洁
对金属、陶瓷等材料的附着力好

应用领域：
涂料
粘结剂
不燃复合材料
聚合物基复合材料
玻璃及磨具领域
要求低表面张力等易清洁领域

技术参数：
外观                   无色透明至淡黄色液体
分子量                 800-900
纯度                   99%以上（其他含量按要求定制）
纯物质密度             0.98g/cm3-0.99g/cm3
固化后密度             1.3 g/ml
粘度                   10cp-40cp
树脂开裂阈值           100μm+ 涂层
固化方式               常温自固化
常温表干时间           20min-120min[1](根据客人要求进行定制)
完全固化时间          常温完全固化建议放置24h以上；
升温可加速固化，如涂层表干后，120℃-180℃烘2-5h即可完全固化[2]
固化后硬度            室温固化 12h：5H
室温固化 24h：7H
涂层疏水角             100°-105°
清漆涂层推荐使用温度   <300℃[3]
配方涂料推荐使用温度   <1000℃
化学遮罩性             良好（O2，H2O及其它气体）
线性收缩率             <1%
透过率（可见光）       >95%
金属附着力（划格法）    0 级
储存期                  未开封保质期一年
危险性描述              易燃性高的液体与蒸气；吞咽有害；损伤眼睛

备注：
[1] IOTA 9150的表干时间可根据客户需求而提前定制；
同一型号IOTA 9150的表干时间是确定的，如：
（1）IOTA 9150-8545在20℃-40℃温度范围内，膜厚在10μm-100μm，其固化表干时间为15min-30min；
（2）IOTA 9150-8525在20℃-40℃温度范围内，膜厚在10μm-100μm，其固化表干时间为30min-45min。
具体型号的IOTA 9150的表干时间，如IOTA 9150-8545 ，会随环境和膜厚的变化而有所区别，如：
（3）当室内温度为25℃，湿度为60%时，25μm厚IOTA 9150-8545涂层的表干时间为20min，
（4）当室内温度为25℃，湿度为60%时，100μm厚IOTA 9150-8545涂层的表干时间为28min。
[2] IOTA 9150升温固化建议在表干后进行，固化温度可在60℃-200℃范围内选择，完全固化的时间随温度升高而缩短。
[3] IOTA 9150涂层使用温度与膜厚有关，膜厚越高，涂层防护性能越好，但在高温环境下越容易开裂。

使用方案
实施例1 汽车镀晶液:
膜厚 适用领域 施工方式
3-8μm 汽车镀晶 擦涂/刷涂
 作用：汽车表面增亮、防腐蚀、防涂鸦、防刮擦
 推荐固含量：10%-20%
 稀释方法（以IOTA 9150-8545为例）：
（1）稀释剂配制：根据实际使用工况调整合适溶剂。
（2）按照IOTA 9150-8545：稀释剂=1:3-8，配制好稀释剂后，加入IOTA 9150-8545溶液中。
（3）高纯氩气/氮气吹扫后，密封包装瓶。
 使用方法：
（1）取一定量上述稀释好的聚硅氮烷IOTA 9150，用洁净的无纺布蘸取，然后均匀的擦涂在已被表面处理过的汽车表面。
（2）涂抹完毕后，室温放置30min~60min，然后60~80°C烘烤3h以上以保证完全固化。。

实施例2 防腐蚀涂层：
膜厚 适用领域 施工方式
10-15μm 雷达等装备的表面防护 喷涂/刷涂
 作用：透明涂层不影响雷达等装备的表面迷彩纹理效果，同时提供防腐蚀、防涂鸦、防刮擦和一定疏水、耐高温效果。
 推荐固含量：15%-25%
 稀释方法（以IOTA 9150-8545为例）：
（1）稀释剂配制：根据实际使用工况调整合适溶剂。
（2）按照IOTA 9150-8545：稀释剂=1:2-5，配制好稀释剂后，加入IOTA 9150-8545溶液中。
（3）高纯氩气/氮气吹扫后，密封包装瓶。
 使用方法：
（1）取一定量上述稀释好的聚硅氮烷IOTA 9150，均匀喷涂在雷达等装备的基材表面。
（2）喷涂完毕后，室温放置60min，45°C烘烤2h，125°C烘烤1h。

相容性
与大多数非极性溶剂互溶，如烷烃类、醚类、酮类、酯类；不溶于多种醇醚类溶剂，如二乙二醇二甲醚、二乙二醇二丁醚、四乙二醇丁醚。
与多种树脂互溶，如环氧硅树脂、有机硅树脂，混合使用可以缩短固化时间，并提高树脂硬度。

操作方式：
取用时应在干燥、阴凉、通风条件好的环境下进行，远离热源和火源。
取用时应采用必要的防护措施，如手套、口罩等；不得将未固化 IOTA 9150 靠近火源、潮湿空气、水。
开盖使用时的聚硅氮烷，必须将容器及时封口，使用完毕后，用氮气/氩气置换容器内的空气，密封包装后贮存。
已调配的未使用完涂料不能回收，应按当地法规进行废弃处理。
超过保质期的产品经检测合格后方可继续使用。

包装
采用100毫升， 1升，5升金属桶密封包装。
清洁
合适正确的清洁方法很重要。使用完毕后，迅速使用丙酮或溶剂油对工具进行擦拭清洗。
IOTA-9150一经固化普通溶剂无法洗除。可采用强碱如氢氧化钠10%水溶液浸泡5小时以上进行处理。

注意事项：
贮存环境应干燥、阴凉、通风条件好，远离热源和火源。包装容器必须保持密闭，小心处置。贮存温度应保证在0℃-20℃之间，保存期为12个月。
